تستر سیم تلفن و ردیاب کابل A10211 | عیب یابی سیم و تلفن

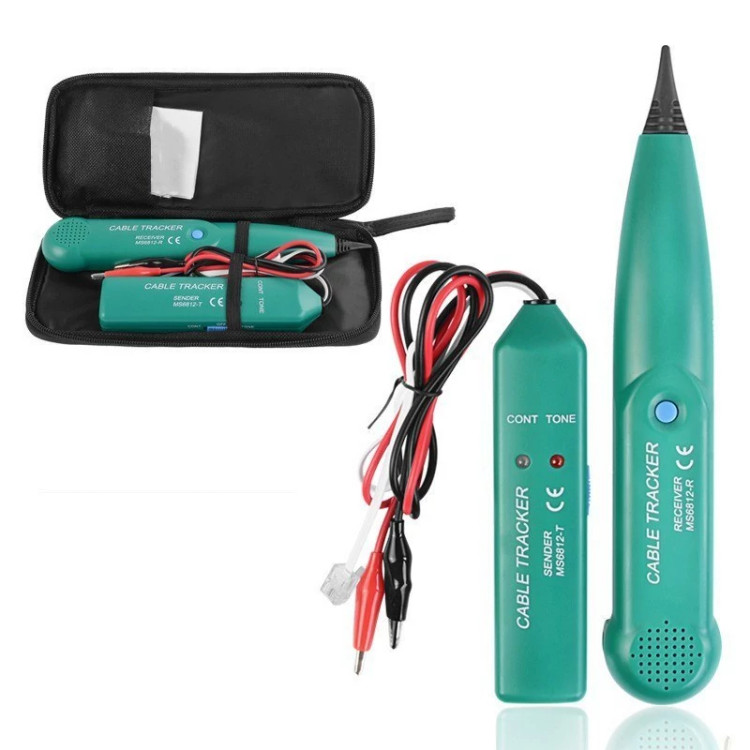

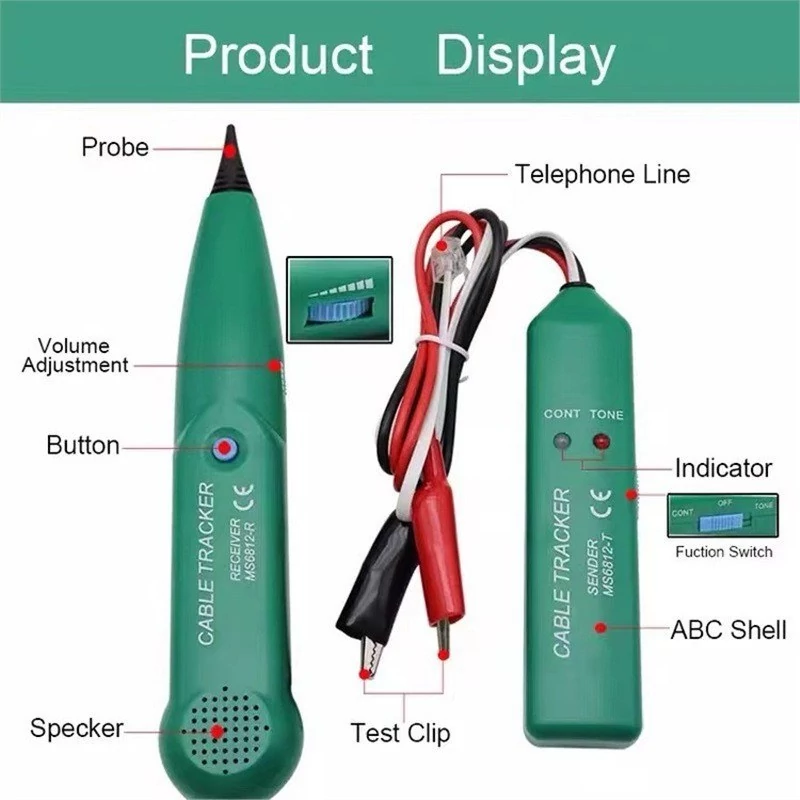

آیا در هنگام نصب یا تعمیر شبکه‌های کامپیوتری، خطوط تلفن یا کابل‌کشی‌های مخفی، با مشکل ردیابی سریع سیم مورد نظر در میان یک دسته کابل شلوغ مواجه هستید؟ جستجوی دستی برای یافتن سر کابل مورد نظر در سیم‌کشی‌های پیچیده، نه تنها وقت‌گیر و پرهزینه است، بلکه خطر قطعی اتصالات صحیح را نیز افزایش می‌دهد. تستر شبکه و ردیاب کابل A10211، ابزاری است که دقت، سرعت و سهولت را در عیب‌یابی کابل به ارمغان می‌آورد. این محصول از یک مجموعه فرستنده (Sender) و گیرنده (Receiver) تشکیل شده است که با استفاده از سیگنال‌های صوتی (Tone Signal)، امکان ردیابی کابل را در فواصل طولانی و حتی در پشت دیوارها یا زیر سقف‌های کاذب فراهم می‌کند. طراحی ضد نویز گیرنده این اطمینان را می‌دهد که سیگنال ارسالی، حتی در محیط‌های پر تداخل نیز به صورت دقیق و واضح دریافت شود. این ابزار نه تنها برای ردیابی کابل شبکه، بلکه برای تست سلامت خط تلفن و تشخیص اتصالات باز یا کوتاه در انواع سیم‌ها کاربرد دارد و کار شما را به عنوان یک تکنسین برق و شبکه، به طور چشمگیری ساده می‌کند. مشخصات کلیدی و نقد و بررسی تخصصی (Quick Review) مشخصات فنی کلیدی: مجموعه A10211 شامل دو واحد است: یک فرستنده (Sender) و یک گیرنده (Receiver). هر دو دستگاه با باتری 9V (باتری کتابی) تغذیه می‌شوند. گیرنده دارای یک نوک مخروطی ABS برای تست دقیق‌تر و یک بلندگوی ضد تداخل برای وضوح صدای سیگنال است. فرستنده مجهز به سوئیچ چندمنظوره برای انتخاب حالت‌های تست پیوستگی (CONT) و تولید سیگنال ردیابی (TONE) است. نقد و بررسی تخصصی: تستر A10211 یک ابزار مقرون به صرفه و کاربردی برای تکنسین‌های شبکه و تلفن است. نقطه قوت اصلی آن، سادگی عملکرد ردیابی (Cable Tracing) و قابلیت تنظیم ولوم گیرنده است که به کاربر اجازه می‌دهد حساسیت را در محیط‌های مختلف کاری تنظیم کند. قابلیت تست پیوستگی (Continuity Test) نیز به سرعت سلامت سیم‌ها را تأیید می‌کند. این ابزار در مقایسه با تستر‌های گران‌قیمت‌تر، ممکن است در کابل‌های مسیریابی شده طولانی (بیش از چند صد متر) و بسیار شلوغ با نویز محیطی بالا، با کاهش حساسیت مواجه شود، اما برای استفاده‌های معمولی در محیط‌های اداری، خانگی و کارگاهی، عملکردی مطمئن و سریع دارد. تستر و ردیاب کابل A10211 یک کیت عیب یابی الکترونیکی است که بر اساس ارسال یک سیگنال فرکانس مشخص از واحد فرستنده به کابل و دریافت آن توسط واحد گیرنده کار می‌کند. این روش به کاربر امکان می‌دهد تا بدون نیاز به لخت کردن عایق کابل یا قطع کردن اتصال، سیم مورد نظر خود را در میان صدها سیم مشابه، پیدا کند. این قابلیت در تعمیرات شبکه، نصب سیستم‌های اعلام حریق، یا سیم‌کشی‌های برق فشار ضعیف، صرفه‌جویی عظیمی در زمان ایجاد می‌کند. کاربردهای تخصصی ردیاب کابل و تستر شبکه ابزار A10211 مجموعه‌ای از نیازهای عیب‌یابی را پوشش می‌دهد: ردیابی کابل و شناسایی مقصد (Cable Tracing): اصلی‌ترین کاربرد این ابزار، ردیابی کابل در طول مسیرهای مخفی است. فرستنده به یک سر کابل متصل می‌شود و سیگنال صوتی را در طول سیم ارسال می‌کند. گیرنده با استفاده از پروب خود، سیگنال را از روی عایق سیم تشخیص داده و از طریق بلندگو پخش می‌کند. گیرنده دارای یک پروب ABS ضد سیگنال‌های مزاحم است که دقت مکان‌یابی را افزایش می‌دهد. تست پیوستگی (Continuity Test): فرستنده می‌تواند به عنوان یک تستر پیوستگی ساده برای تأیید سلامت سیم و تشخیص اتصالات کوتاه یا باز (قطع شدگی) در کابل‌های دمونتاژ شده استفاده شود. عیب یابی خط تلفن: این دستگاه می‌تواند به تشخیص وضعیت خط تلفن (خط آزاد، مشغول یا زنگ‌خور) کمک کند. فرستنده دارای رابط‌های استاندارد (از جمله کابل‌های سوسماری و رابط تلفن) است که امکان اتصال آسان به انواع سوکت‌ها و ترمینال‌ها را فراهم می‌کند. تغذیه هر دو واحد فرستنده و گیرنده توسط باتری 9V تأمین می‌شود. این نوع باتری، پایداری جریان مورد نیاز برای تولید سیگنال قوی را تضمین می‌کند و به دلیل سهولت تعویض، برای محیط‌های کاری که دسترسی به برق مشکل است، ایده‌آل می‌باشد نحوه استفاده از پروب گیرنده و نکات ایمنی نحوه ردیابی: ابتدا، فرستنده را در حالت TONE قرار داده و آن را به انتهای کابل مورد نظر متصل کنید. سپس واحد گیرنده را روشن کرده و پروب را در امتداد کابل‌ها حرکت دهید. با نزدیک شدن به سیم مورد نظر، صدای سیگنال در بلندگوی گیرنده تقویت می‌شود و می‌توانید با تنظیم ولوم، محل دقیق کابل را پیدا کنید. کیت کامل دو واحدی (فرستنده و گیرنده) به همراه کیف حمل. قابلیت ردیابی سیگنال در کابل‌های مخفی و زیر دیوار. تشخیص اتصال کوتاه، قطعی و تست سلامت خط تلفن. تغذیه آسان با باتری استاندارد 9V (کتابی) سؤال متداول (FAQ) آیا این تستر برای کابل‌های شبکه کامپیوتری (CAT5/CAT6) کاربرد دارد؟ بله، کاربرد اصلی آن ردیابی و تفکیک کابل‌های شبکه در مسیرهای شلوغ است. همچنین می‌تواند پیوستگی کابل را نیز تست کند. آیا ردیاب کابل A10211 برای تست کابل‌های برق نیز استفاده می‌شود؟ این دستگاه برای مدارهای فشار ضعیف (مانند شبکه، تلفن و کابل‌های DC) ایمن است. استفاده از آن روی خطوط برق فعال (AC) با ولتاژ بالا (220V) توصیه نمی‌شود و خطرناک است. نحوه ردیابی کابل در داخل دیوار چگونه است؟ با اتصال فرستنده به کابل و فعال کردن حالت TONE، می‌توانید گیرنده را روی سطح دیوار حرکت دهید. صدای سیگنال در نقطه‌ای که کابل در زیر دیوار قرار دارد، با بیشترین وضوح شنیده می‌شود. چگونه می‌توان با این تستر، بین سیم‌های مختلف یک کابل چند رشته‌ای تفاوت قائل شد؟ با اتصال فرستنده به هر یک از رشته‌های سیم به صورت مجزا، گیرنده می‌تواند به صورت دقیق تشخیص دهد که سیگنال ارسالی مربوط به کدام رشته است. آیا همراه این تستر، کابل‌ها و رابط‌ها ارائه می‌شود؟ بله، این مجموعه با یک جفت کابل تست سوسماری و رابط خط تلفن به همراه کیف حمل مقاوم عرضه می‌شود.
